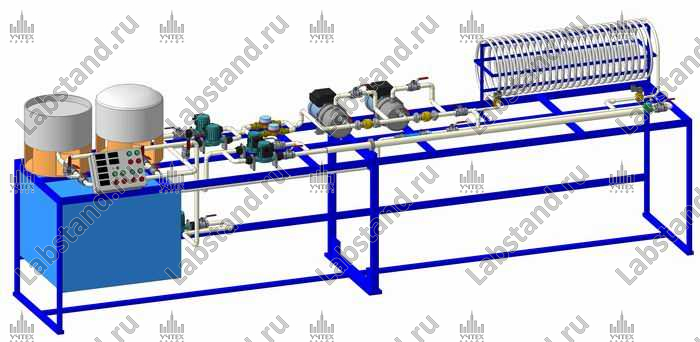

Стенд учебный «Насосное оборудование НПС с участком магистрального нефтепровода» НО-НПС-МНП-016-21ЛР

Описание

Стенд учебный предназначен для изучения насосного оборудования НПС, в том числе с изменяемой частотой вращения вала насоса, оборудования для контроля давления, расхода, уровня, способов регулирования уровня, расхода и давления.
Система управления и автоматики модели содержит систему компьютерного управления и сбора информации. Параметры системы выводятся на экран монитора компьютера. Управление стендом может осуществляться как в ручном режиме, так и программно.
Стенд позволяет решать следующие учебные задачи:
– изучение способа учета жидкости;
– изучение процесса закачки жидкости в резервуары для краткосрочного хранения;
– изучение процесса подачи жидкости в трубопровод;
– изучение способов перекачки жидкости из резервуара в резервуар для очистки резервуаров;
– изучение гидравлических характеристик различных элементов
– экспериментальное изучение характеристик насосов при различных способах их соединений.
– изучение систем ПИД регулирования различных параметров.
Состав стенда:
– резервуар технологический для хранения жидкости;
– насос для подачи жидкости из технологического резервуара в баки, являющиеся моделями резервуарного парка (2 бака, один купольного типа, второй с плавающей крышкой);
– модель подпорной насосной станции на базе 2 насосов;
– трубопровод к головной перекачивающей насосной станции;
– модель головной перекачивающей насосной станции на базе 2 насосов;
– модель магистрального нефтепровода с возможностью моделирования явления гидроудара;
– подключаемый аккумулятор для гашения гидроудара;
– модель повысительной насосной станции на базе 2 насосов;
– трубопровод для возврата жидкости от повысительной насосной станции в технологический резервуар;
– систему контроля давлений и расходов.

Перечень лабораторных работ:
1. Первичные преобразователи. Изучение приборов и методов определения давления.
2. Первичные преобразователи: назначение и принцип их работы. Методы и датчики измерения расхода жидкости.
3. Первичные преобразователи: назначение и принцип их работы. Методы и датчики измерения уровня жидкости.
4. Понятие о статических и динамических характеристиках элементов систем автоматического управления.
5. Экспериментальное определение напорной характеристики центробежного насоса при различных частотах вращения вала насоса.
6. Экспериментальное определение кавитационной характеристики центробежного насоса при различных частотах вращения вала насоса.
7. Исследование характеристик центробежных насосов при параллельном соединении с учетом изменяемой частоты вращения вала одного из них
8. Исследование характеристик центробежных насосов при последовательном соединении с учетом изменяемой частоты вращения вала одного из них
9. Исследование расходно-перепадной характеристики пропорционального клапана.
10. Исследование расходно-перепадной характеристики пропорциональной задвижки.
11. Исследование расходно-перепадной характеристики дискретной задвижки.
12. Контроль уровня жидкости дискретными поплавковыми датчиками с управлением от ПЭВМ.
13. Контроль уровня жидкости аналоговым датчиком уровня с управлением от ПЭВМ.
14. Контроль давления жидкости с управлением от ПЭВМ.
15. Контроль расхода жидкости с управлением от ПЭВМ.
16. Изучение потерь давления по длине при различных режимах течения жидкости. Определение коэффициента Дарси.
17. Изучение потерь давления при течении жидкости через местное сопротивление: диафрагму.
18. Изучение потерь давления при течении жидкости через местное сопротивление – шаровый кран при различном его открытии.
19. Изучение характера изменения давления в напорном трубопроводе при гидравлическом ударе (закрытие клапана на выходе трубопровода). Определение ударного давления. Экспериментальная проверка формулы Н.Е.Жуковского.
20. Изучение характера изменения давления в напорном трубопроводе при одновременном запирании двух клапанов на входе и на выходе трубопровода.
21. Изучение характера изменения давления в напорном трубопроводе при гидравлическом ударе при неполном закрытии клапана на выходе.

Габаритные размеры стенда: длина не более 4000 мм, высота не более 1900мм, ширина не более 750мм. Масса в не заправленном состоянии, не более 350 кг. Объем заправляемой жидкости не более 300 л.
